14 de junio de 2017
Categorías: Torres de refrigeración.
Categorías: Torres de refrigeración.
Continuamente recibimos llamadas de propietarios de torres de refrigeración que nos describen lo siguiente: "Tengo una torre metálica de flujo cruzado que funciona desde hace unos años y salen muchas gotas de agua por la parte superior de la torre, mucho peor que antes. ¿Qué ocurre y cómo puedo solucionarlo?".
En primer lugar, discutimos que el término para el "agua que sale por la parte superior de la torre" se llama "deriva." Dado que la deriva es un hecho nuevo, parece obvio que algo ha cambiado dentro de la torre. Salvo cambios importantes en el flujo de agua, empezamos a hacernos preguntas como éstas: ¿Tiene la torre una capa separada de eliminadores de deriva? Si es así, ¿se han caído de su posición o tienen grandes espacios entre ellos? Si la torre tiene eliminadores de deriva formados integralmente en las láminas de relleno colgantes, ¿qué aspecto tienen?

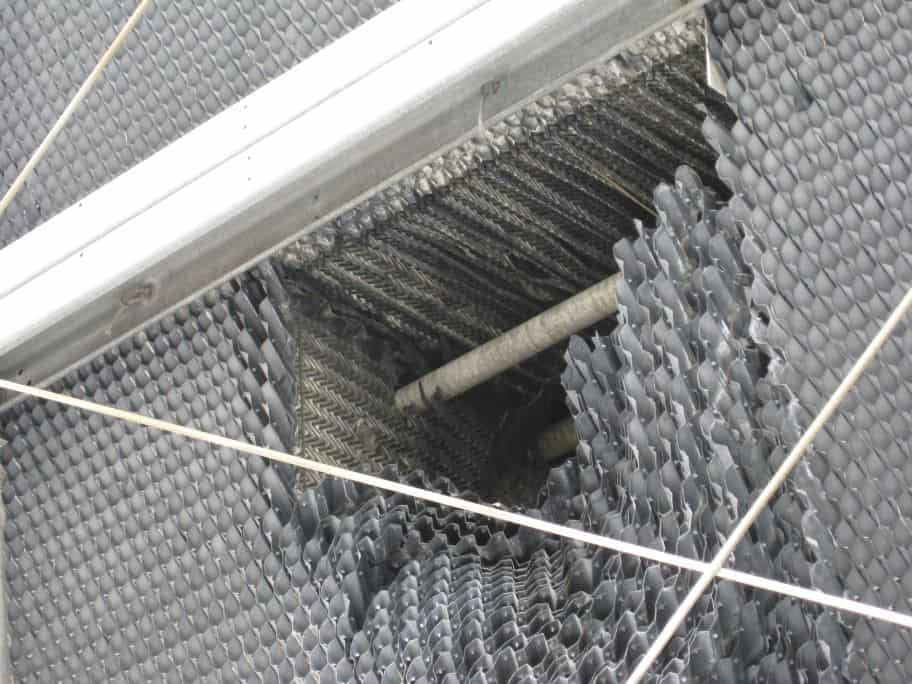

En la mayoría de los casos, el propietario nos dirá que parece que hay un par de sábanas que parecen un poco "anormales" en comparación con el resto. Parece como si estas láminas estuvieran "rezumando" fuera de su sitio. Lo que ocurre en realidad es que la lámina de PVC ha fallado en el lugar delgado donde la lámina se cuelga de sus elementos de soporte.
Con el tiempo, o bien la vibración y el aleteo del aire sobre la lámina de relleno la han fatigado hasta el punto de fracturarla, o bien el peso del agua y las incrustaciones/incrustaciones han sobrecargado la lámina y han provocado su estiramiento y rotura. La lámina transfiere entonces su peso a las láminas contiguas, provocando una tensión añadida en esas láminas, que también están experimentando un aumento de la velocidad del aire debido a la abertura dejada por las láminas que fallan. A continuación, las láminas que cuelgan sueltas empiezan a agitarse violentamente y a golpearse entre sí, provocando que el fallo se extienda rápidamente. Las láminas de relleno seguirán fallando en ambas direcciones desde el fallo inicial hasta que el relleno se caiga de la torre o deje una gran abertura en la sección de relleno. Este fallo en cascada de las láminas colgantes permite que el aire y el agua eludan el medio y produce un aumento de las gotas de deriva que escapan de la torre, lo que nos devuelve a la preocupación original del propietario y al diagnóstico del síndrome de la lámina colgante, o HSS.
Entonces, ¿cómo puede el propietario corregir el HSS? Hay dos opciones:
1. Sustituya las hojas de relleno defectuosas por más hojas de relleno colgantes iguales, o bien
2. Sustituya las planchas de relleno por planchas rígidas más gruesas y con soporte inferior. bloques de relleno.
Si el propietario decide añadir más láminas colgantes, debe tener en cuenta que debe asegurarse de que se instala en la torre el número correcto de láminas de relleno. Cuando la torre de enfriamiento se construyó originalmente, era fácil para la fábrica colocar las chapas en la torre y luego colocar la pared final en la torre para fijar el número correcto de chapas. Sin embargo, sobre el terreno, intentar introducir el número correcto de chapas en la torre sin causar daños graves a las chapas nuevas puede resultar muy difícil. Si no lo hace, las chapas podrían quedar sueltas dentro de la torre y, cuando ésta vuelva a ponerse en funcionamiento, podría producirse un aumento de las vibraciones, lo que fatigaría inmediatamente a las chapas y volvería a poner en marcha el HSS.
Si el propietario opta por sustituir el relleno por bloques de relleno estructural con soporte inferior, se elimina la posibilidad de que la lámina se estire o se ondule, ya que el producto está rígidamente adherido a bloques sólidos. En la mayoría de los casos, dado que el relleno está diseñado para consideraciones estructurales, estas láminas de relleno son también mucho más gruesas que las láminas colgantes, - entre 20-85% - proporcionando una mayor longevidad y resistencia a los rayos UV. Una vez que el relleno se instala correctamente, es un bloque uniforme y rígido que elimina la posibilidad de que el HSS se repita dentro de la torre.
